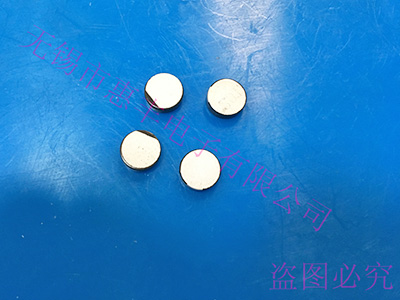

L1,Φ9.2x3.0單側卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ9.2 |
- |
3.0 |
1、應用：
溫度穩定性好，靈敏度高。廣泛應用于超聲波傳感器流量計等。
2、主要性能參數：
2.1 厚度頻率: Fst=225KHz
2.2 靜態電容: CT=380pF±12.5%
2.3 誘電損失: tanδ=max.2.0%
2.4 機電耦合系數：Kp≥0.60
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

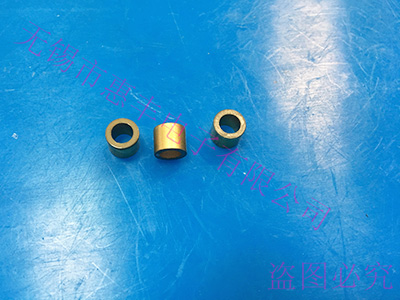

P33,Φ7.1xΦ4.6x6.0軸向極化鍍金圓管
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
高度 |
| Φ7.1 |
Φ4.6 |
6.0 |
1、應用：
極化方向與電極面垂直，用于扭矩測量的傳感器。
2、主要性能參數：
2.1 頻率: Fr=240KHz
2.2 靜態電容: CT=1400pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 壓電應變常數：d33≥420P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

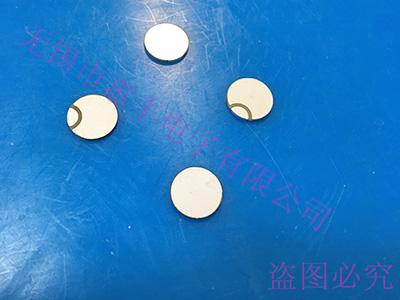

P33,Φ20x2M圓卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ20 |
- |
1.0 |
1、應用：
溫度穩定性高，靈敏度高。廣泛應用于超聲檢測。
2、主要性能參數：
2.1 頻率: Fst=2MHz
2.2 靜態電容: CT=4600pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 壓電應變常數：d33≥450P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

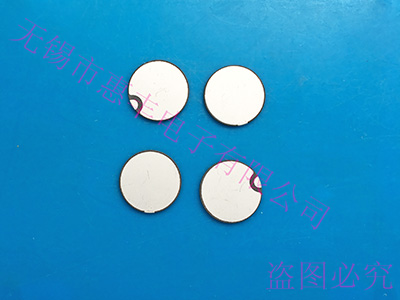

P44,Φ28x1M卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ28 |
- |
2.0 |
1、應用：
廣泛應用于超聲檢測。
2、主要性能參數：
2.1 頻率: Fst=1MHz
2.2 靜態電容: CT=3800pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 壓電應變常數：d33≥310P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

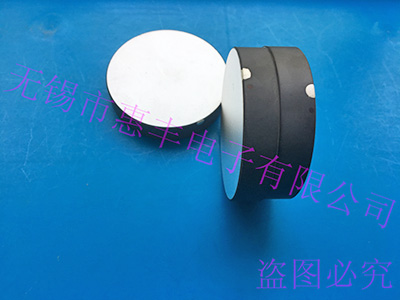

P44,Φ45x10雙側卷
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ45 |
- |
10 |
1、應用：
廣泛應用于超聲波物料檢測等設備。
2、主要性能參數：
2.1 頻率: Fst=215KHz
2.2 諧振阻抗: Zrt=max. 6Ω
2.3 靜態電容: CT=1950pF±12.5%
2.4 誘電損失: tanδ=max.0.5%
2.5 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

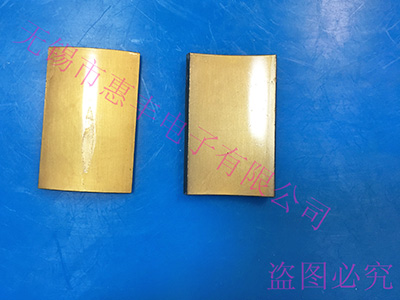

P48,Φ108xΦ100x56,九分之一圓管
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
長度 |
寬度 |
| Φ108 |
Φ100 |
53 |
38.5 |
1、應用：
適用于大功率徑向發射拼裝換能器設備。
2、主要性能參數：
2.1 頻率: Fst=506kHZ
2.2 靜態電容: CT=5600pF±12.5%
2.3 誘電損失: tanδ=max.2%
2.4 機電耦合系數：Kt≥0.44
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
